鋼材規格とは、鋼材製品がどのようなものであるべきか、またその検証方法を定めた正式な技術文書である。 この仕様書には、化学成分の許容範囲、機械的性質の要件、試験の義務、寸法公差、表面状態の基準、および表示・認証の要件が定められています。鋼材製品が発注、検査、受入、または不適合判定される際、それらの決定のすべてにおいて、この仕様書が根拠となります。
「仕様」という用語は、日常的な工学用語では「規格」と混同して使われることがよくありますが、この区別は重要です。 「規格」とは、標準化団体によって発行される広範な文書を指すのに対し、「仕様」とは、その文書の中に含まれる、特定の製品に適用される厳密な要件のセットを指します。多くの場合、1つの規格には、異なる製品形態、強度レベル、または納入条件を網羅する複数の仕様が含まれています。どの規格が適用されるかだけでなく、どの仕様が適用されるかを把握することは、適切な資材調達と適合性の検証にとって不可欠です。

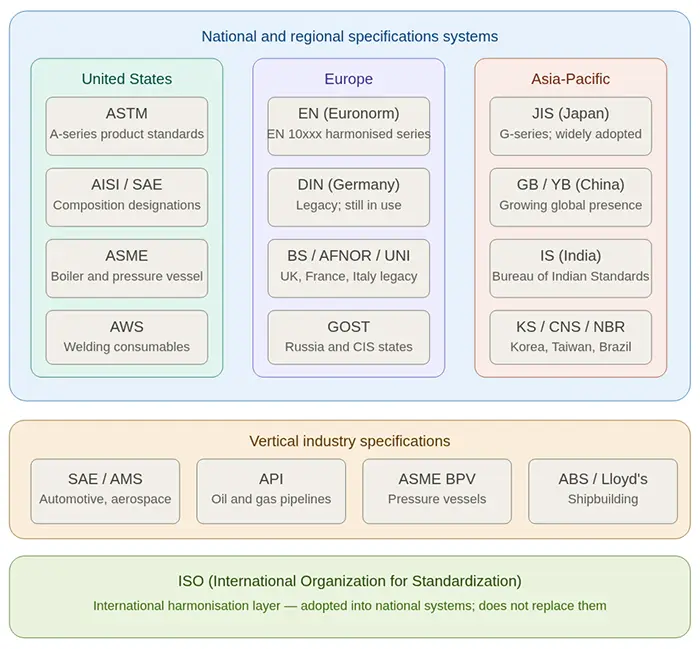

図1：世界の鋼材規格の全体像。
ほとんどの鋼材の規格は、化学成分を主要な定義基準として策定されています。経験豊富な技術者にとって、成分範囲には重要な暗黙の情報が含まれています。それは、適用可能な熱処理、その結果得られる微細組織、および達成可能な機械的特性を示唆しているからです。そのため、化学成分は単なる付随的な詳細ではなく、ほとんどの規格における出発点となっているのです。
材料の要件を完全に定義するには組成だけでは不十分な場合、仕様書では機械的特性を直接規定し、最小降伏強度、引張強度の範囲、伸び、および衝撃エネルギーを必須の合格基準として設定することもあります。 一部のシステムでは、特に断面サイズの範囲にわたって熱処理に対する反応が一定でなければならない完全焼入れ用鋼種において、焼入れ性要件が代替または補足的な基準として用いられる。
組成や特性に加え、完全な仕様書には、対象となる製品の形態、許容される製造および仕上げ方法、実施が義務付けられている試験、適用される許容差、および製品に添付すべき書類が定義されています。組成や特性において同一に見える2つの仕様書であっても、試験の頻度、認証レベル、またはトレーサビリティ要件において、規制対象の用途において重要な相違点がある場合があります。
ASTM Internationalは、米国において、また多くの製品カテゴリーにおいては世界的に最も広く参照されている鉄鋼製品の規格を発行しています。 ASTM規格は、鉄鋼メーカー、加工業者、エンドユーザーなどが参加する委員会によって策定された合意に基づくものであり、サプライチェーン全体において幅広い実用的な正当性を有しています。各ASTM規格は、頭文字に数字が続く形式で識別されます。Aシリーズは、構造用鋼、圧力容器用鋼板、パイプおよびチューブ、鍛造品などの鉄系金属を対象としています。
多くの場合、ASTM規格における寸法公差や制限は、AISI製品マニュアルに掲載されている標準的な慣行と一致しており、これは両団体間の歴史的に密接な関係を反映しています。 棒材、線材、ビレット製品については、ASTM規格では規格要件に加えてSAE/AISIの化学成分表記が頻繁に取り入れられている。そのため、同一の材料について、同一の材料証明書上にASTM規格番号と4桁のSAE/AISI成分表記の両方が記載されることがある。
ASME（米国機械学会）は、その「ボイラーおよび圧力容器規格」において、多くのASTM規格をほとんど、あるいはまったく変更を加えずに採用しており、ASTMの規格番号に接頭辞「S」を付加しています。 例えば、ASTM A213とASME SA-213は同じ材料を対象としていますが、ASME版にはASME規格の追加の認証およびトレーサビリティ要件が含まれています。ASME規格に基づいて製造された圧力容器については、その基礎となる技術要件がASTMのオリジナル規格と同一である場合でも、ASME規格が適用される文書となります。
EN（ユーロノーム）は、欧州連合（EU）加盟国および多くの関連国で採用されている、鋼材規格の調和化された体系です。EN規格はCENによって策定され、加盟機関によって国内規格として採用されており、原則として従来の国内規格体系に取って代わっています。 実際には、図面、過去の調達文書、および既存の機器仕様書では、依然としてDIN、BS、AFNOR、UNI、その他の従来の規格名称が広く参照されており、欧州の産業界で働くエンジニアは、現在のENシステムと、それに取って代わられた各国の規格体系の両方を自在に扱えるようにならなければなりません。
ドイツ規格協会（Deutsches Institut für Normung）によって策定されたDIN規格では、英数字または数字による符号体系が採用されています。DIN鋼材の指定には、組成に基づく記述的な名称、あるいは「1.xxxx」形式の材料番号を用いて鋼材を識別する場合があります。実務上は両方の形式が見られますが、これらは同じ材料を指しています。 記述的な名称には、主要な合金元素とそのおおよその含有量がコード化されており、材料番号は、組成表記の慣例に依存しない中立的な識別子として機能します。
EN規格では、合金鋼およびステンレス鋼の主要な識別子として、DIN規格に倣った材料番号方式を採用しているほか、合金グレードについては組成に基づく名称、構造用グレードについては強度に基づく名称も併せて採用している。つまり、EN規格においては、1つのグレードに対して複数の有効な名称が存在し、それらはすべて同じ規格要件を指しているということになる。
鋼材に関するJIS（日本工業規格）規格は、日本工業規格委員会によって策定されており、体系的な接頭辞システムを採用しています。接頭辞「JIS」の後に、大分類を示す文字が続きます。Gは炭素鋼、低合金鋼、ステンレス鋼を網羅しており、これらは一般的な機械工学の分野で最も頻繁に見られる鋼種群です。 その後に続く等級記号には、製品の形状と、その等級ファミリーに応じて、番号または成分による識別子が含まれています。
JIS規格は、日本産の鋼材に関する主要な基準であり、アジア太平洋地域の他のいくつかの国の国家規格にも影響を与えてきました。日本製の機器や材料を取り扱う、あるいは日本のメーカーから調達を行う技術者にとって、JIS Gシリーズに精通していることは実務上不可欠です。 JISの鋼種とASTMやENの相当品との相互参照を行う際には、注意を要します。これは、たとえ大まかに類似した鋼種であっても、各規格間の化学成分の許容範囲や物性要件が直接対応するわけではないためです。
実務上、繰り返し生じる課題として、異なる国の規格体系における名目上同等のグレードの仕様が同一ではないという点が挙げられます。組成の許容範囲は重なる場合もありますが、完全に一致することはほとんどありません。 試験要件、許容される製造方法、および認証義務は、規格体系ごとに異なります。ある規格に完全に準拠している材料であっても、同じ一般的なグレードを規定する別の規格に準拠しているとは限らず、両方の規格を直接比較しなければ、これを判断することはできません。
このような差異は、単一の規格体系内にも存在します。同一規格内の複数のサブ仕様で規定され、異なる製品形態や納入条件を対象とするグレードは、同じグレード名称を共有していても、物性要件が大幅に異なる場合があります。 したがって、実際には、該当する仕様番号、製品形態、および納入条件を明記せずに等級名のみを指定しても、材料の要件を完全に定義したことにはならない。
この記事では、鋼材仕様書とは何か、その内容、および規格との違いについて解説します。「鋼材」シリーズの関連ガイドでは、その背景について詳しく説明しています。『鋼材の化学成分』では、ほとんどの仕様書の根幹をなす化学成分の許容範囲について取り上げ、『鋼材の特性』では、それらの文書が保証しようとする機械的挙動について解説しています。 『鋼のグレード』では、材料がどのようにファミリーに分類されるかを示しており、『鋼の規格』では、仕様書が運用されるより広範な枠組みについて解説しています。これらは密接に関連したトピックであり、本記事と併せて読む価値があります。『鋼の等価性』では、異なるシステム間でグレードを照合する際に、2つの仕様書の要件をどのように比較するかを説明しています。これらを総合することで、個々の仕様書と、その意味を決定づける組成、特性、グレード、および規格との関連性が明らかになります。
規格とは、標準化団体によって発行される広範な文書であり、さまざまな製品タイプ、グレード群、または適用分野を網羅する場合があります。 仕様書とは、その文書の中で特定の製品に適用される、組成、特性、試験、許容差、および認証といった一連の詳細な要件を指します。多くの場合、1つの規格には複数の仕様書が含まれています。適切な資材調達や適合性の確認を行うためには、単にどの規格が適用されるかだけでなく、どの仕様書が適用されるかを把握することが必要です。
規格は、数十年にわたり各国の標準化機関によって独自に策定されてきたものであり、それぞれがその地域の産業上の優先事項、製造の伝統、および規制環境を反映している。基礎となる金属学は世界中で同じであるが、要件の表現方法、設定される限界値、および要求される試験方法は、規格体系ごとに異なる。 普遍的な鋼材規格は存在せず、異なる規格体系間で同等と見なされるグレードであっても、細部まで完全に同一であることはめったにありません。
ASMEは、その「ボイラーおよび圧力容器規格」で使用するため、技術的な変更をほとんど、あるいは全く加えることなく、多くのASTM鋼材規格を採用しており、ASTMの指定番号の前に「S」を付加しています。材料要件は通常同じですが、ASME版には、同規格で要求される認証、文書化、およびトレーサビリティに関する義務が追加されています。 ASME規格に基づいて製造された耐圧機器については、たとえその内容が基礎となるASTM文書と技術的に同一であっても、ASME規格が適用される参照基準となります。
DIN鋼の名称には、主要な合金元素とそのおおよその含有量を表す記述的な組成名と、1.xxxxという形式の数値による材料番号という2つの形式があります。どちらの形式も同一の仕様要件を示しており、材料証明書や設計図面に記載されることがあります。 原則としてDINに取って代わったENシステムでは、合金およびステンレス鋼のグレードを識別する主な識別子として、この材料番号の形式が引き継がれています。
いいえ。グレード名は材料の分類を示すものではありますが、材料の要件を完全に定義するものではありません。 供給される材料が設計意図を満たすことを確実にするためには、適用される仕様番号、製品形態、および納入状態をすべて明記する必要があります。同一規格内の複数のサブ仕様で同じグレードが記載されている場合、その特性要件は相互に大きく異なる可能性があり、どの要件が適用されるかを明確に特定するには、仕様番号を参照する以外に確実な方法はありません。
